ヤゲタ精器 微細加工のご紹介
A5052 φ0.09mm狭ピッチ孔加工
＜Sample No.1003M＞
被削材
A5052
孔径
φ0.09mm
ピッチ
0.1mm
深さ
1.0mm
孔数
9孔
実測値
孔径
φ0.0863mm〜φ0.0867mm
ピッチ
0.0995mm〜0.1002mm

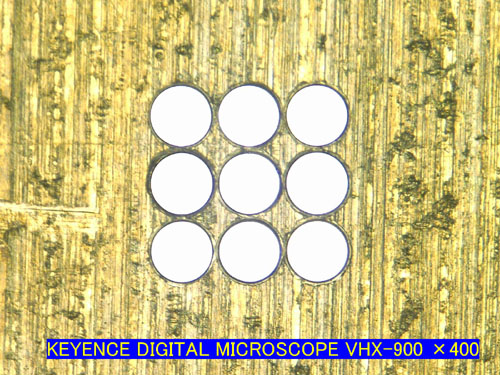

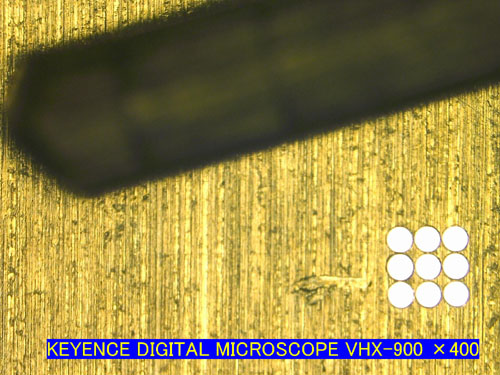

画像および測定
Mitutoyo MF画像ユニット使用 ×20
KEYENCE DIGITAL MICROSCOPE
VHX-900 ×400
