ステンレス(SUS316Ｌ)・微細孔明け加工＜φ0.05ｍｍ＞

＜Sample No.0705A＞

被削材	ステンレス(SUS316L)
孔　径	φ0.05mm
ピッチ	0.1mm
板　厚	t = 0.25mm
孔　数	49孔

実測値
孔　径	φ0.0488mm〜φ0.0495mm
ピッチ	0.0992mm〜0.1001mm

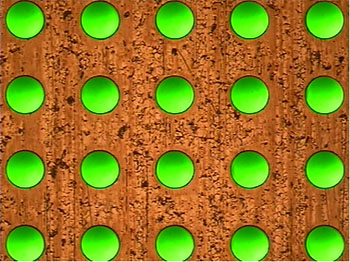

画像および測定	Mitutoyo MF画像ユニット使用 対物レンズ　X20
