ステンレス(SUS304)・微細孔明け加工＜φ0.05ｍｍ＞

＜Sample No.0703A＞

被削材	ステンレス(SUS304)
孔　径	φ0.05mm
ピッチ	X 0.1　Y 0.173
板　厚	t = 0.2
孔　数	513穴

実測値
孔　径	φ0.048〜0.0522mm
ピッチ	X：0.0994〜0.107mm Y：0.1718〜0.1747mm

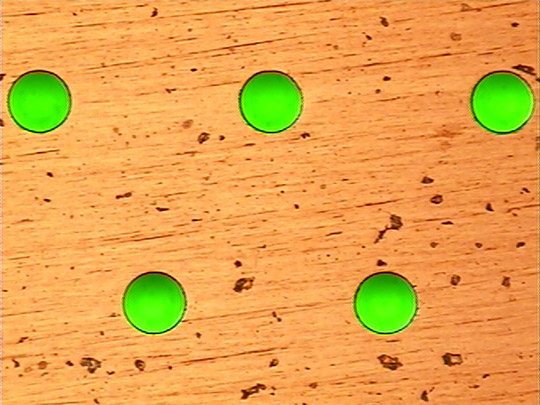

画像および測定	Mitutoyo MF画像ユニット使用 対物レンズ　X20
