ベスペル(SCP-5000)・微細孔明け加工＜φ0.15ｍｍ＞

＜Sample No.0610＞

被削材	ベスペル(SCP5000)
孔　径	φ0.15mm
ピッチ	X 1.0　Y 1.0
板　厚	t = 1.0
孔　数	25穴

実測値
孔　径	φ0.1441〜0.1459mm
ピッチ	0.9987〜0.5008mm

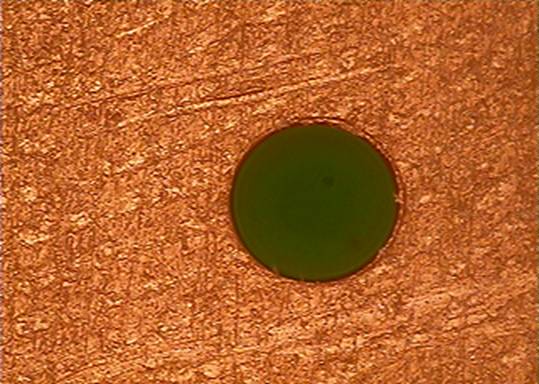

画像および測定	Mitutoyo MF画像ユニット使用
