株式会社ヤゲタ精器 　微細加工のご紹介

PEI（ウルテム）・ザグリ穴加工＜φ0.9ｍｍ、0.7ｍｍ＞
＜Sample No.0605＞
被削材
 PEI (ウルテム)
孔　径
 φ0.9mm、0.7mm
ピッチ
 X 1.0　Y 1.0
板　厚
 t = 2.65
穴　数
 1156穴

実測値
孔　径
 φ0.9125〜0.9146mm
φ0.7061〜0.7077mm
ピッチ
 0.9972〜1.0029mm

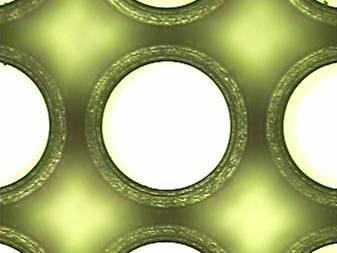

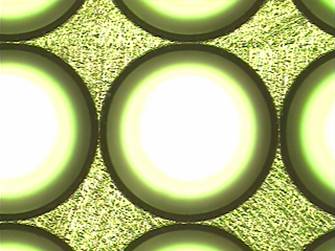

画像および測定
 Mitutoyo MF画像ユニット使用
